LBC MBC
Cat:Penghantar tali pinggang jenis standard

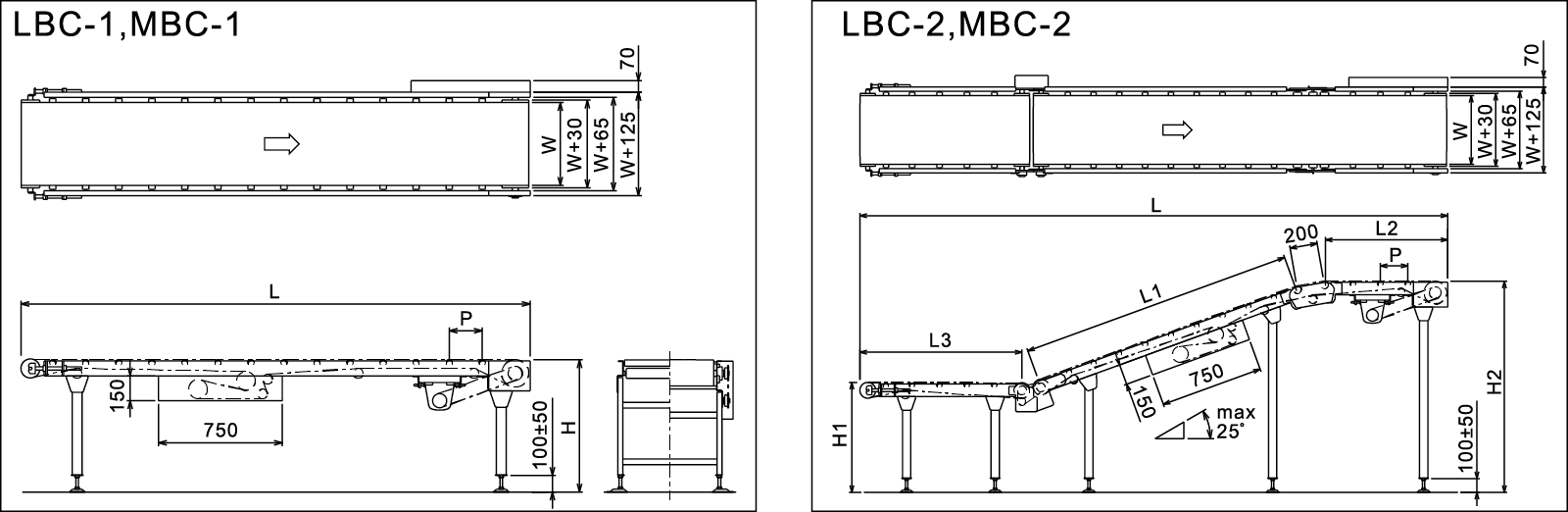

Model LBC-1 LBC-2 MBC-1 MBC-2 ...
The belt conveyor is a continuous conveying machinery that transports materials via friction drive. Its main components include the frame, belt, carrier rollers, driven rollers, tensioning device, and drive system. Penghantar tali pinggang membolehkan proses pemindahan bahan lancar di sepanjang garis penghantar yang ditetapkan dari titik pemuatan awal ke titik pemunggahan akhir. It is particularly suitable for conveying loose materials and performs effectively in such applications. Belt conveyors are commonly used in industrial settings as assembly lines, packaging lines, and more.

Model LBC-1 LBC-2 MBC-1 MBC-2 ...
| Model | LBC-1 | LBC-2 | MBC-1 | MBC-2 | |
| Tali pinggang | Belt getah hitam | Belt getah hitam | Belt getah hitam | Belt getah hitam | |
| Lebar tali pinggang | Bw | 300 ~ 600 | 300 ~ 500 | 300 ~ 700 | 300 ~ 700 |
| Roller Kamera | Diameter * Ketebalan * Aci | 38x1.2x12 | 38x1.2x12 | 57.2x2.1x12 | 57.2x2.1x12 |
| Kembali roller | Diameter * Ketebalan * Aci | 57x2.1x12 | 57x2.1x12 | 57.2x2.1x12 | 57.2x2.1x12 |
| Saiz bingkai | 1*k*t | 90x30x3.2 | 90x30x3.2 | 120x30x3.2 | 120x30x3.2 |
| Panjang | L (mm) | 1200 ~ 20000 | 4000 ~ 15000 | 1200 ~ 25000 | 4000 ~ 20000 |
| Lebar penghantar | W (mm) | BW 125 | BW 125 | BW 125 | BW 125 |
| Ketinggian | H (mm) | Min500 | Min500 | Min500 | Min500 |
| Keupayaan | (kg/m) | max50 | max50 | max100 | max100 |
| Kelajuan | V (m/min) | max36 | max36 | max36 | max36 |
| Kuasa motor | (Kw) | 0.2 · 0.4 · 0.75 · 1.5 | 0.2 · 0.4 · 0.75 · 1.5 | 0.2 · 0.4 · 0.75 · 1.5 | 0.2 · 0.4 · 0.75 · 1.5 |

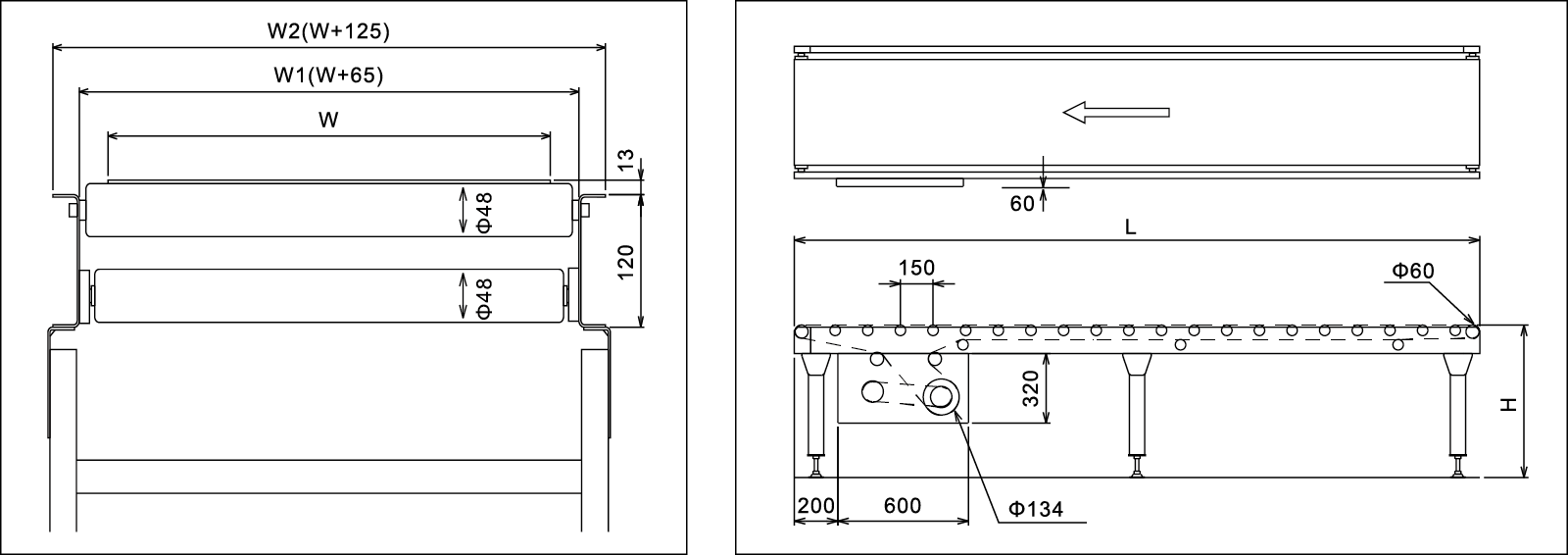

Model JBS Tali pinggang Resin Belt ...
| Model | JBS | |
| Tali pinggang | Resin Belt | |
| Lebar tali pinggang | Bw | 400 ~ 1000 |
| Roller Kamera | Diameter * Ketebalan * Aci | 48.6x1.6x12 |
| Kembali roller | Diameter * Ketebalan * Aci | 48.6x1.6x12 |
| Saiz bingkai | 1*k*t | 120x30x2.3 |
| Panjang | L (mm) | 1200 ~ 23000 |
| Lebar penghantar | W (mm) | W 125 |
| Ketinggian | H (mm) | Min500 |
| Keupayaan | (kg/m) | max70 |
| Kelajuan | V (m/min) | max36 |
| Kuasa motor | (Kw) | 0.2 · 0.4 · 0.75 · 1.5 |

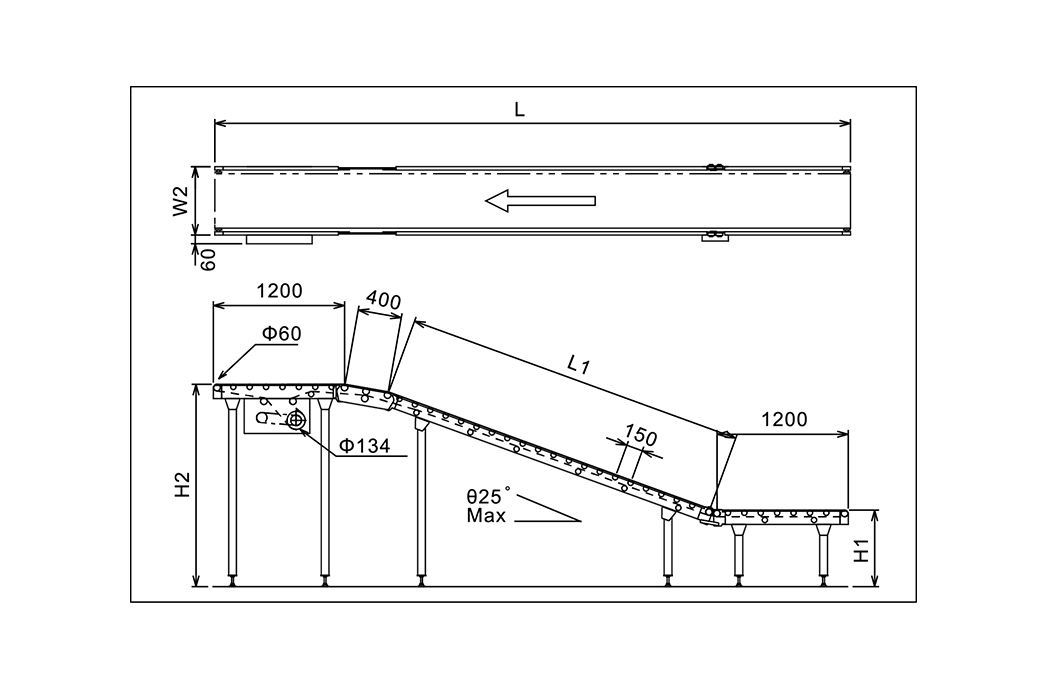

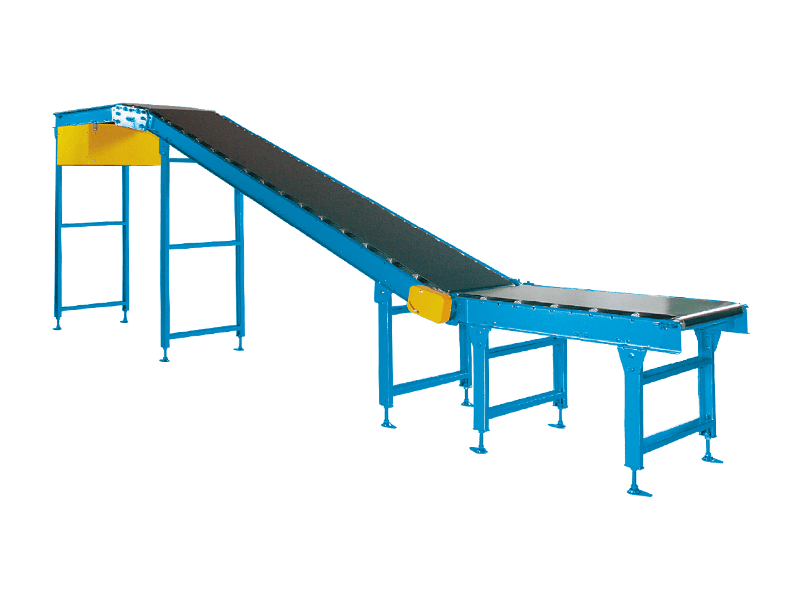

Model JBK Tali pinggang Resin Belt ...
| Model | JBK | |
| Tali pinggang | Resin Belt | |
| Lebar tali pinggang | Bw | 400 ~ 1000 |
| Roller Kamera | Diameter * Ketebalan * Aci | 57.2x2.1x12 |
| Kembali roller | Diameter * Ketebalan * Aci | 57.2x2.1x12 |
| Saiz bingkai | 1*k*t | 120x30x2.3 |
| Panjang | L (mm) | 3400 ~ 23000 |
| Lebar penghantar | W (mm) | W 125 |
| Ketinggian | H (mm) | Min500 |
| Keupayaan | (kg/m) | max70 |
| Kelajuan | V (m/min) | max36 |
| Kuasa motor | (Kw) | 0.2 · 0.4 · 0.75 · 1.5 |

Jenis SBC-1 Jenis mendatar SBC-2 Jenis teleskop ...
| Jenis | SBC-1 Jenis mendatar | SBC-2 Jenis teleskop | SBC-3 Jenis mengangkat | SBC-4 Teleskop dengan jenis mengangkat | SBC-5 Jenis Pom | |
| Tali pinggang | PVC Pvk Pu POM | |||||
| Lebar tali pinggang | 500-300 | |||||
| Kaedah pemacu | Rantai Drive (rantai dupleks 12A) | |||||
| Memandu roller | ODXTXD | 265 × 15 × 65 galvanized | 225 × 20 × 60 galvanized | 265 × 15 × 65 galvanized | 225 × 20 × 60 galvanized | 24-gigi PA Sprocket |
| Roller Idler | 200 × 15 × 50 galvanized | 155 × 14 × 50 galvanized | 200 × 15 × 50 galvanized | 155 × 14 × 50 galvanized | 24-gigi PA Sprocket | |
| Roller ketegangan | 120 × 10 × 50 galvanized | 120 × 10 × 50 galvanized | ||||
| Roller teleskop | 120 × 10 × 50 galvanized | 120 × 10 × 50 galvanized | ||||
| Saiz bingkai 1 × k × t | 280 × 84 × 9.5 (28b) | 320 × 92 × 12 (32C) | 280 × 84 × 9.5 (28b) | 320 × 92 × 12 (32C) | 200 × 120 × 8t | |
| Ength/motor l (m) | max30 | max20 | max30 | max20 | max30 | |
| Lebar penghantar | Lebar Belt 184 | Lebar Belt 250 | Lebar Belt 184 | Lebar Belt 250 | Lebar Belt 271 | |
| Ketinggian penghantar h | Min900 | Min900 | Min900 | Min900 | Min900 | |
| Kapasiti beban (kg/m) | max200 | max200 | max200 | max200 | max200 | |
| Kelajuan v (m/min) | max120 | max120 | max120 | max120 | max120 | |
| Kuasa Motor (KW) | 1.5/2.2/3.7/5.5/7.5/11 | 1.5/2.2/3.7/5.5/7.5/11 | 1.5/2.2/3.7/5.5/7.5/11 | 1.5/2.2/3.7/5.5/7.5/11 | 1.5/2.2/3.7/5.5/7.5/11 | |
| Voltan Kuasa Elektrik (V) | 3PH200V 3PH380V 3PH460V | |||||
| Permukaan atas Dengan bahan/ketebalan/corak lapisan yang berlainan kepada penyesuaian tali pinggang pada tertentu yang digunakan.
Lapisan yang kuat Gunakan fabrik khas yang berbeza untuk sebahagian besarnya menentukan beban/kemuluran ciri penjejakan tali pinggang, elektrostatik, kebosanan dan kebolehsuaian BEL untuk kelebihan pisau dan lengkung secara langsung bergantung kepada struktur kain tali pinggang.
Permukaan bawah Struktur bawah menentukan tahap bunyi tali pinggang, tahan lama dan penyesuaian plat sokongan tali pinggang/penggelek dengan bahan/ketebalan/ketebalan lapisan yang berlainan kepada penyesuaian tali pinggang pada tertentu yang digunakan. | |
Trannstex mempunyai 33 jenis tali pinggang boleh memenuhi keperluan anda untuk tali pinggang.
| PVC | PVK | PU | POM | |
| | | | |
| (kain yang diresapi) | (Fabrik Khas Impregnated) | (Kain bersalut poliuretana) | (Polyoxymethylene) | |
| Kuat, tahan lama | ||||
| anti-pemotongan | ||||
| Rintangan UV | ||||
| Rintangan tusukan | ||||
| Alur | ||||
| kekakuan sisi | / | / |
| Penghantar tali pinggang ketinggian laras | Penghantar tali pinggang teleskopik | Jenis mengangkat teleskopik (elektrik) | |
| Mod pengangkat tunggal (manual 2 sisi) | Bentuk pengangkat tunggal (elektrik) | Mengangkat peranti | Peranti pengembangan |
| Garis penghantar rantaian modul plastik (gambar menunjukkan jenis pengangkat elektrik keseluruhan) | Tali pinggang rantai pom (dengan modul antistatik) | ||
| | |
| | |
| | |
| | |

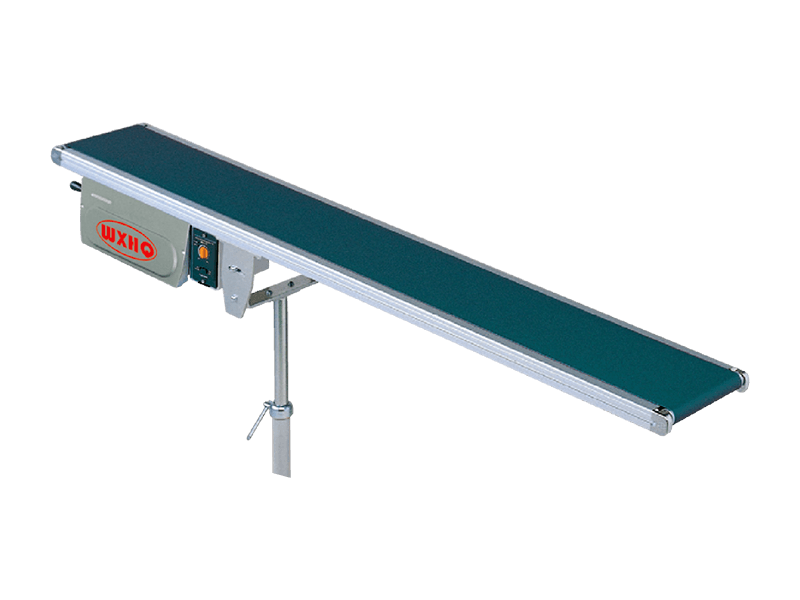

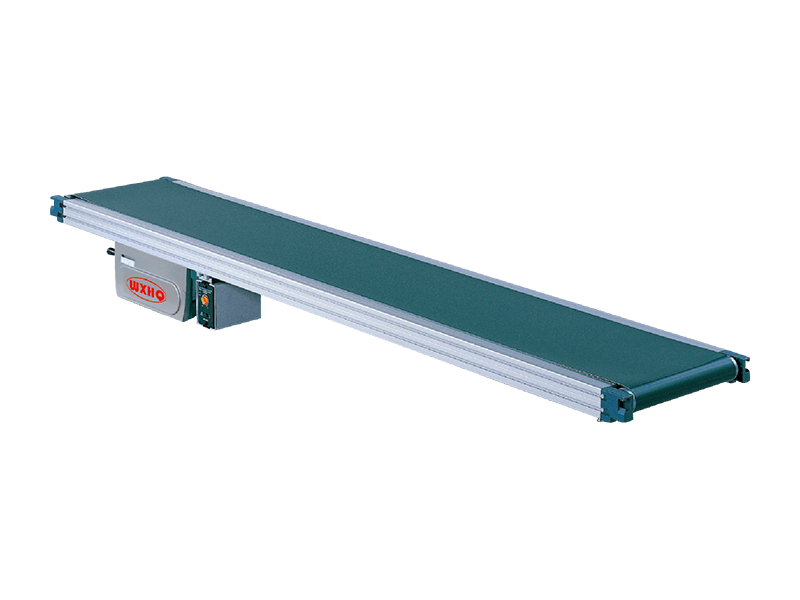

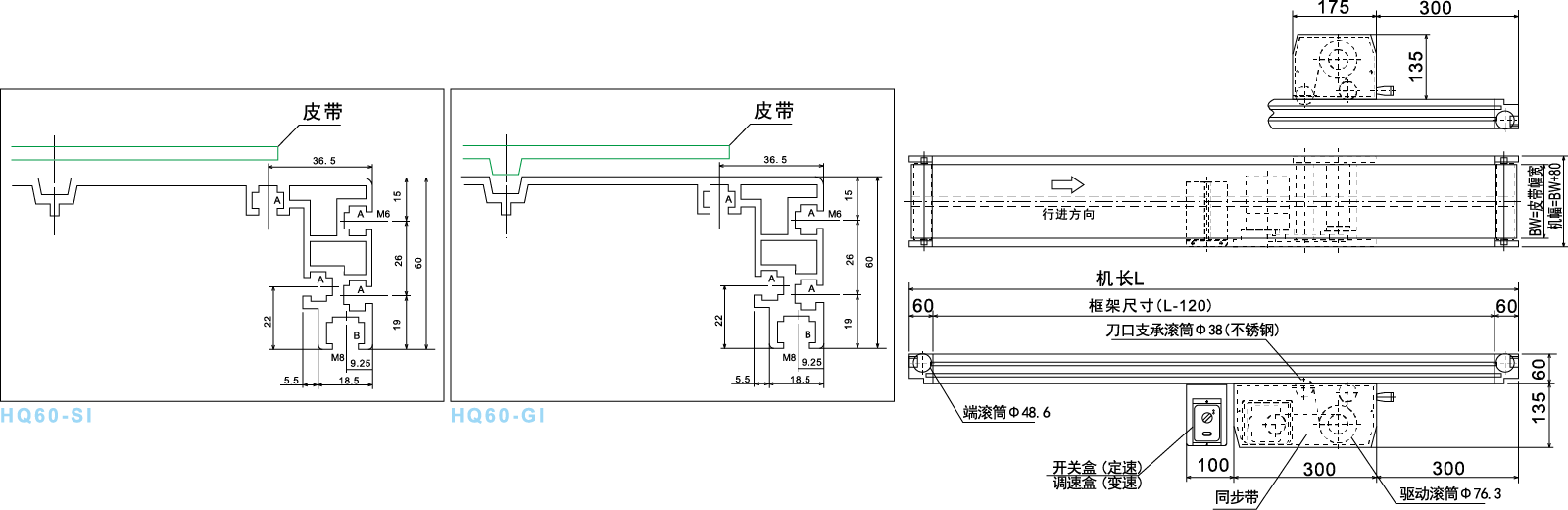

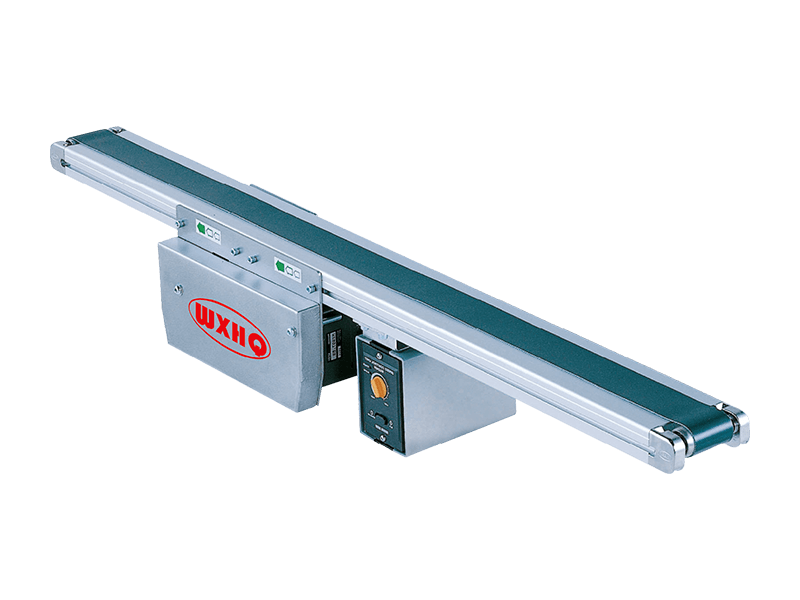

Jenis standard SI ● Ini adalah jenis standard penghantar tali pinggang 34mm, pusat memandu dipin...
Jenis standard SI
● Ini adalah jenis standard penghantar tali pinggang 34mm, pusat memandu dipindahkan oleh tali pinggang masa.
● Tali pinggang mempunyai keupayaan yang baik untuk berdiam diri dan haus.
Jenis Panduan GI
● Jenis pengangkut tali pinggang ini berjalan dengan tali pinggang berorientasikan, yang dapat memastikan pergerakan lebih lancar dan mantap; Mudah digunakan dengan peralatan lain, sesuai untuk situasi masa dan kestabilan yang tinggi.
● Selain itu, arah jam dan anti-clock jam boleh dipilih oleh keadaan yang berbeza, dan warna yang berbeza dengan tujuan yang berbeza.
Dimensi standard
| Lebar tali pinggang | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |||||||||
| Lebar penghantar | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | 640 | |||||||||
| Panjang penghantar | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 | ||||||
| Ketinggian | 169 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap/berubah | Belt | Tali pinggang poliuretana |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan, panduan, yang lain |
| Kuasa motor | 25W 、 40w 、 60w 、 90w |
Dimensi sebenar tali pinggang disempit 5mm daripada tali pinggang standard di atas; Jika panjang mesin melebihi 4m, dengan spesifikasi tali pinggang 500, 600 untuk lebar, ia akan menyempitkan 10mm.
LF panjang melebihi 6m, akan ada sokongan di tengah.
Kelajuan tali pinggang
| Nisbah | Kelajuan No. | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50 · 60 (Hz) (m/min) |
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13 ~ 2.5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0.15 ~ 3.0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0.19 ~ 3.8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0.23 ~ 4.5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38 ~ 7.6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46 ~ 9.1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63 ~ 12.6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76 ~ 15.2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91 ~ 18.2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52 ~ 30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82 ~ 36.4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53 ~ 50.6 |
Pengiraan Kelajuan Kelajuan Tetap: Kelajuan Putar 1500/1800rpm (50/60Hz), Roller Memandu ∅76.3, Kecekapan Memandu: 95%
Pengiraan Kelajuan Kelajuan Variabel: Kelajuan Putar 2000rpm (50; 60Hz), Roller Memandu ∅76.3, Kecekapan Memandu: 95%
Jika kelajuan tepat diperlukan, sila pilih borang pembolehubah.

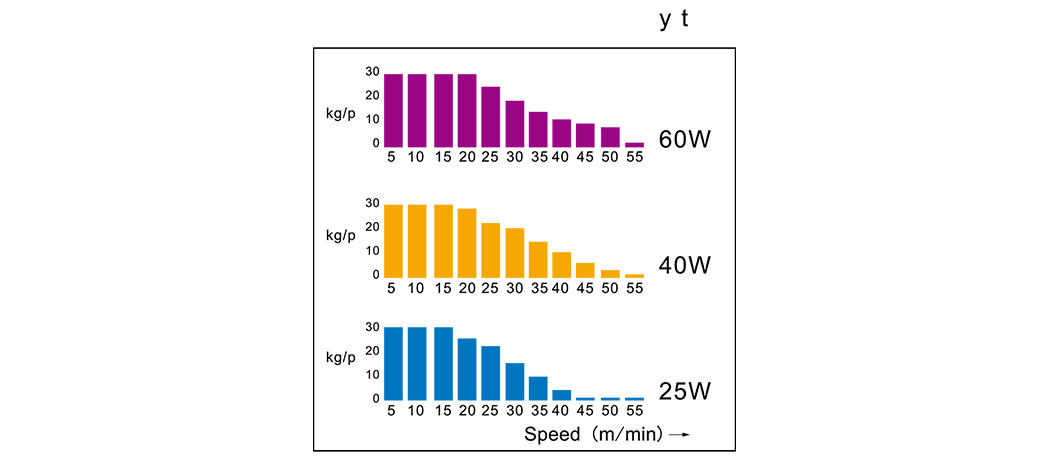

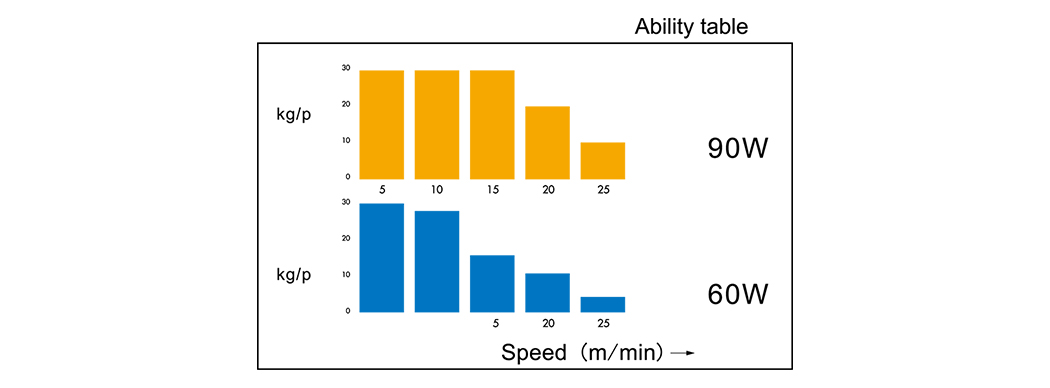

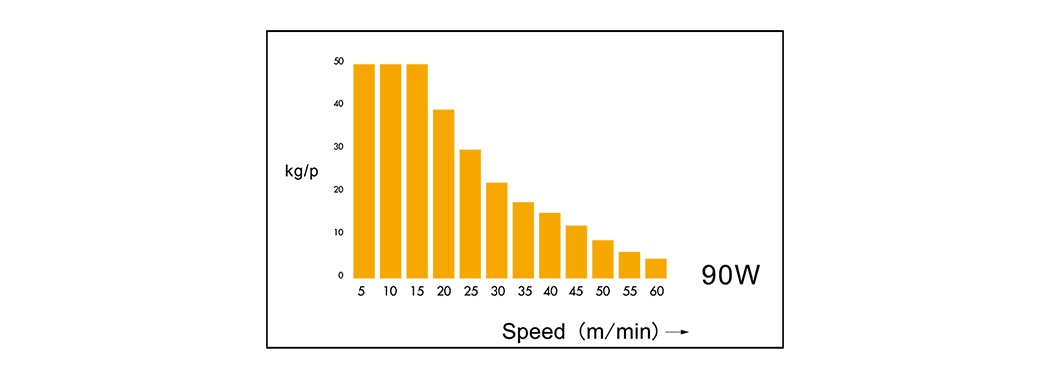

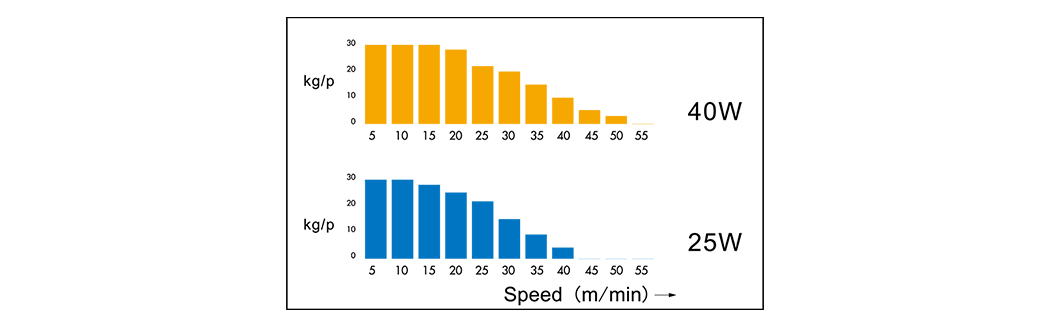

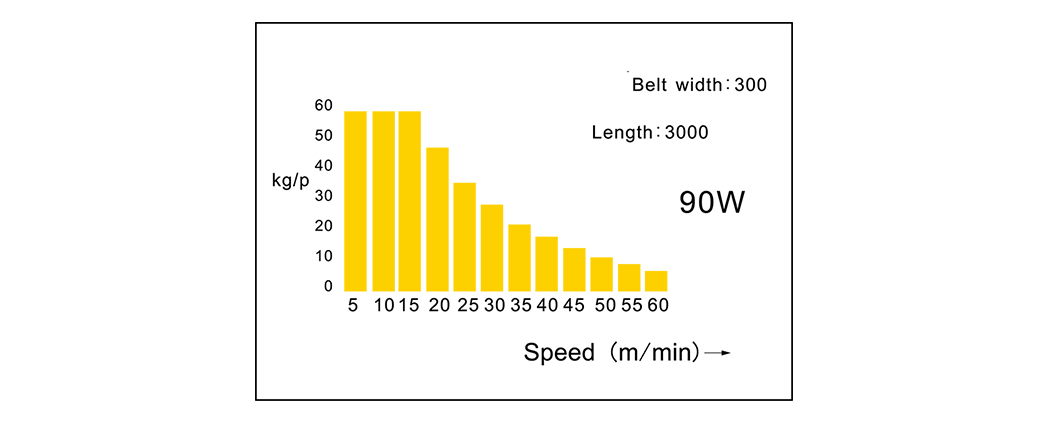

Jadual Keupayaan
Ini adalah data keupayaan pemuatan penyebaran yang sama. Sebagai barang-barang bentuk yang bergerak, sila rujuk 40% daripada data keupayaan yang sama.
Keupayaan akan diubah oleh keadaan yang berbeza.
Dimensi lebar mesin motor di luar
Kelajuan tetap
| Lebar kuasa \ tali pinggang | 100 | 150 |
| 25W | 21.5 (11) | - |
| 40w | 59 (41) | 9 |
| 60W | 85 | 35 |
| 90w | 100 | 50 |
Kelajuan berubah -ubah
| Lebar kuasa \ tali pinggang | 100 |
| 25W | - |
| 40W | 11 |
| 90W | 22 |

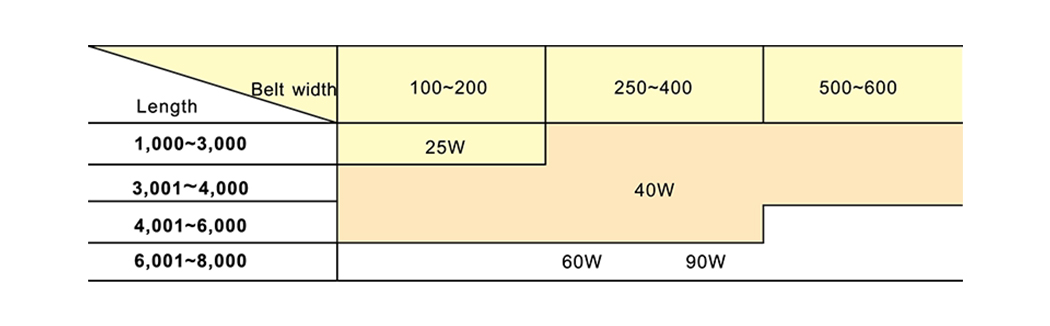

Kuasa standard
Perhimpunan standard adalah motor DC tanpa berus dan unit mengawal pada model kelajuan berubah -ubah.
Dari kelajuan rendah hingga kelajuan tinggi dengan kilasan eksport yang tidak bergerak.
Pelanjutan kelajuan 100R/min ~ 2000r/min boleh laras. (Perkadaran kelajuan 1:20).

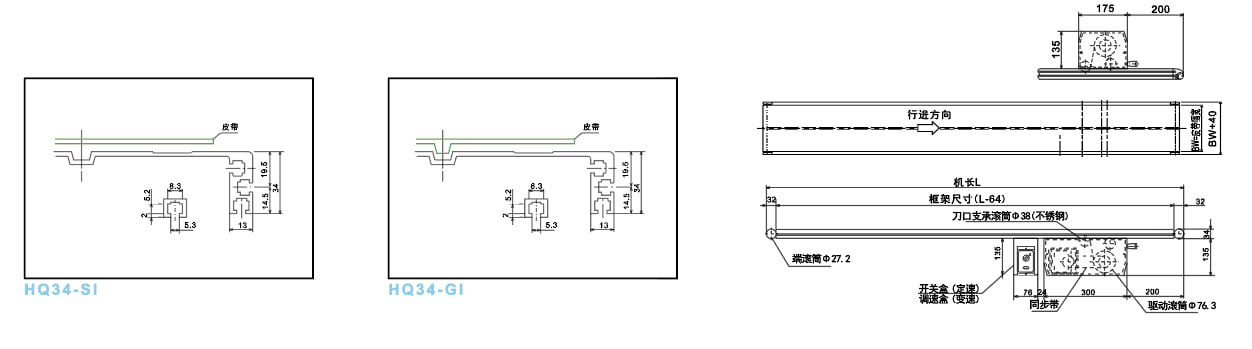

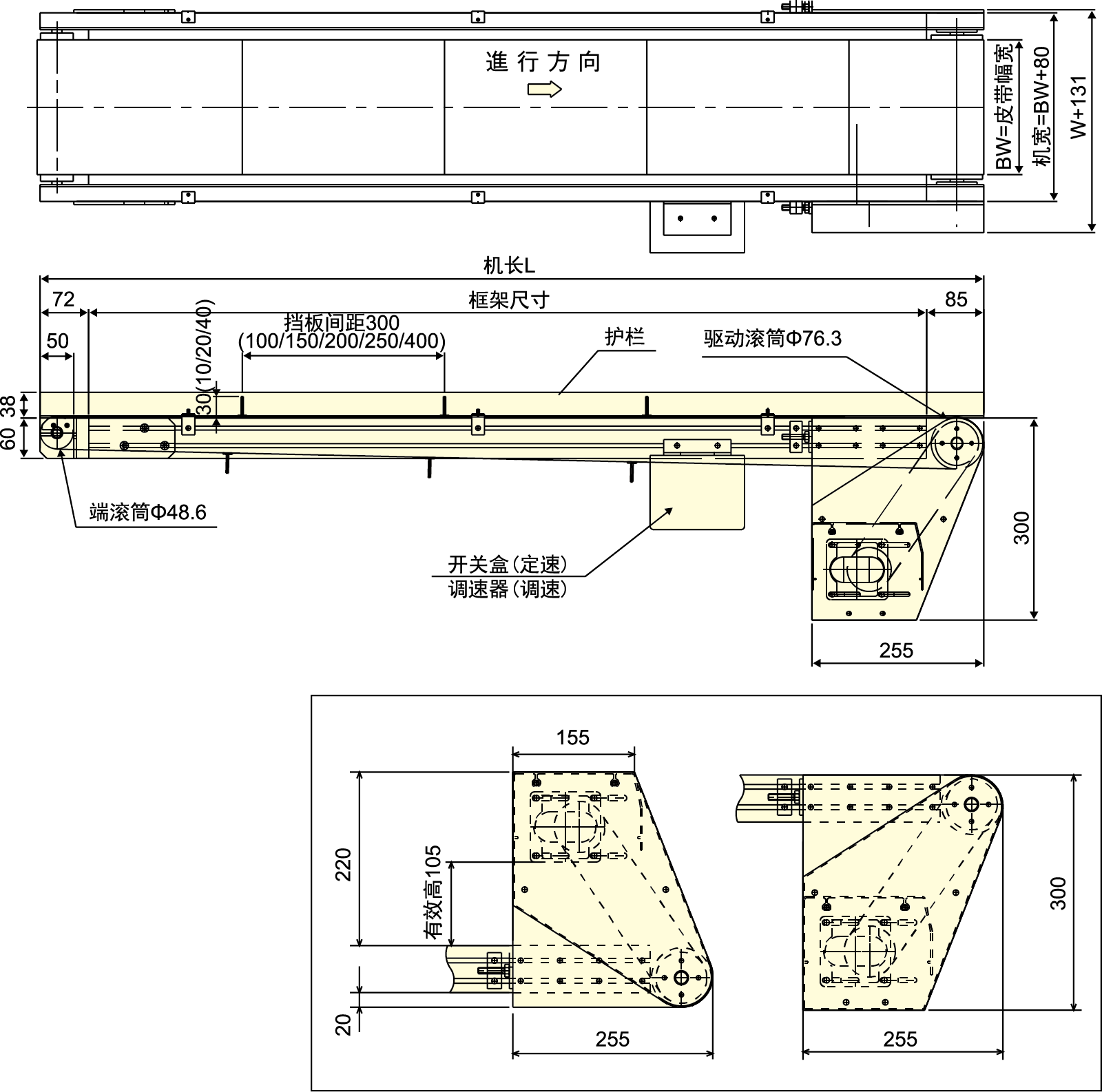

Lukisan

Dimensi standard Lebar tali pinggang 50 75 ...
Dimensi standard
| Lebar tali pinggang | 50 | 75 | ||||||||
| Lebar penghantar | 90 | 115 | ||||||||
| Panjang penghantar | 500 | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | 3,500 | 4,000 | 5,000 | 6,000 |
| Ketinggian | 150 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap | Tali pinggang | Tali pinggang poliuretana |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan, panduan, yang lain |
| Kuasa motor | 25W 、 40w 、 60W 、 90W |
Dimensi sebenar tali pinggang disempit 5mm daripada tali pinggang standard.
Kelajuan tali pinggang
| Nisbah | Kelajuan No. | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50/60 (Hz) (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0.11 ~ 2.1 |
| 1/2050 | T2 | 1.9/2.3 | H2 | 0.13 ~ 2.6 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0.16 ~ 3.2 |
| 1/2000 | T4 | 2.9/3.5 | H4 | 0.20 ~ 3.9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0.22-4.3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0.26 ~ 5.2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0.33 ~ 6.5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0.39 ~ 7.7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0.54 ~ 10.8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0.65 ~ 12.9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0.78 ~ 15.5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08 ~ 21.5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30 ~ 25.9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1.55 ~ 31.0 |
| 1/9 | T15 | 32.3/38.8 | H15 | 2.16 ~ 43.1 |

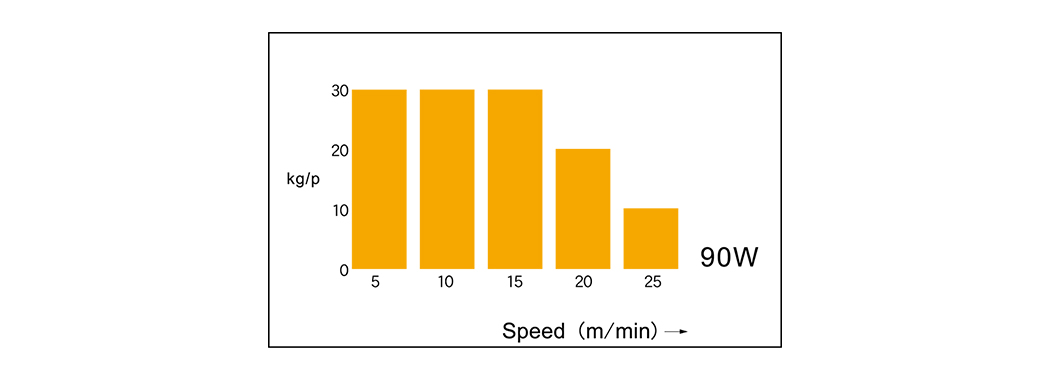

Jadual Keupayaan
Ini adalah data keupayaan pemuatan penyebaran yang sama. Sebagai barang-barang bentuk yang bergerak, sila rujuk 40% daripada data keupayaan yang sama.
Keupayaan akan diubah oleh keadaan yang berbeza.
Dimensi lebar mesin motor di luar
Kelajuan tetap
| Lebar kuasa \ tali pinggang | 50 | 75 |
| 25W | 46.5 (36) | 21.5 (11) |
| 40w | 84 (66) | 59 (41) |
Kelajuan berubah -ubah
| Lebar kuasa \ tali pinggang | 50 | 75 |
| 25W | 3.5 | - |
| 40W | 36 (18) | 11 |

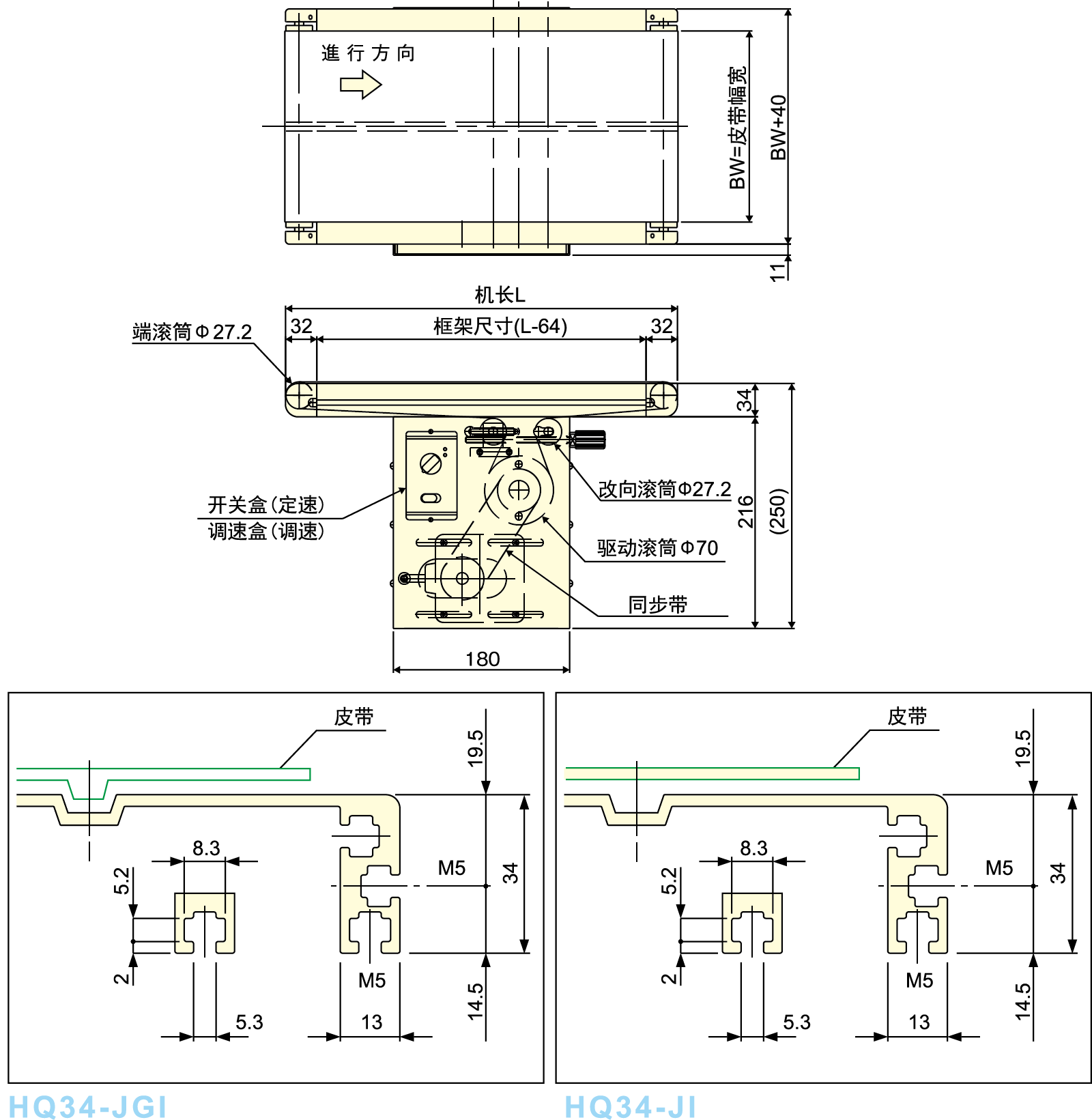

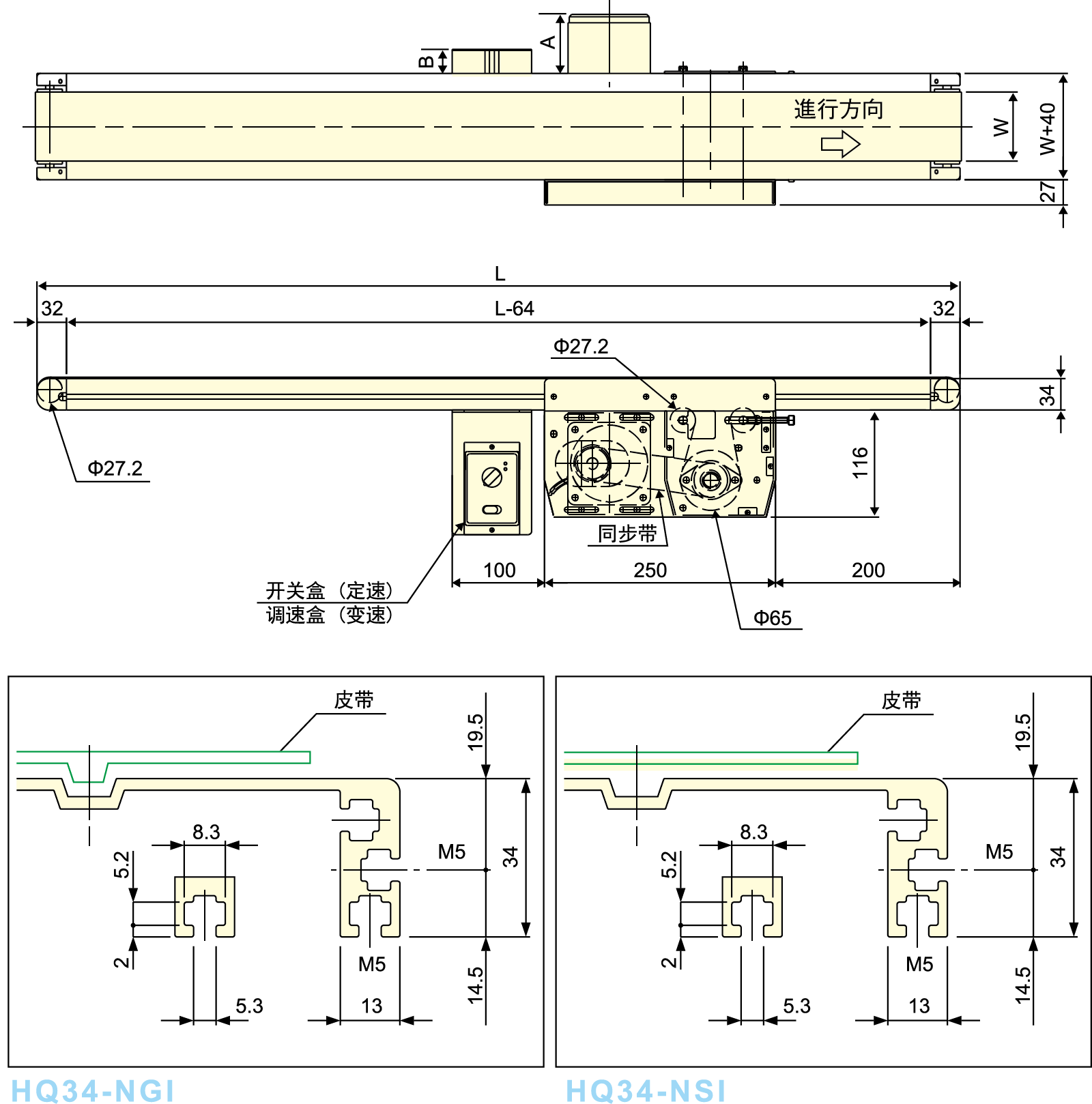

Lukisan

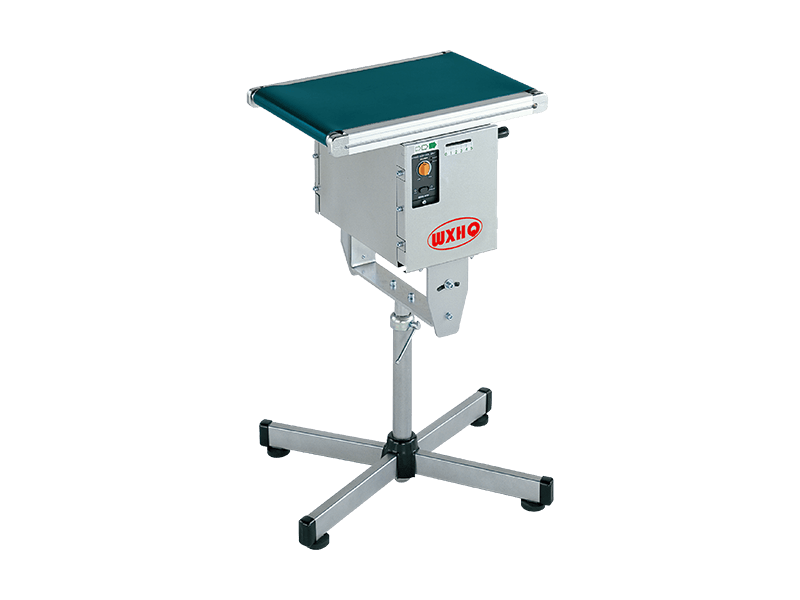

Ji: Jadilah suytable untuk menggunakan PBB pertengahan peralatan yang menyampaikan atau menyampaikan per...
Ji: Jadilah suytable untuk menggunakan PBB pertengahan peralatan yang menyampaikan atau menyampaikan peralatan yang menyampaikan, panjang terpendek ialah 300mm.
J Model, Type-J adalah penghantar tali pinggang anti sisihan. Ini sesuai untuk digunakan dalam penyelenggaraan yang sukar. LT boleh ditetapkan untuk ke hadapan dan kembali berjalan. LT juga boleh digunakan dalam keadaan sukar.
Dimensi standard
| Lebar tali pinggang | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Lebar penghantar | 90 | 115 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | ||
| Panjang penghantar | 300 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |||||
| Ketinggian | 250 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap | Tali pinggang | Tali pinggang poliuretana |
| Keupayaan | 15kg/set (ji) 10kg/set (JGI) | Pilihan | Sokongan, panduan, yang lain |
| Kuasa motor | 25W 、 40w 、 60w 、 90w |
Dimensi sebenar tali pinggang disempit 5mm daripada tali pinggang standard.
Kelajuan tali pinggang
| Nisbah | Kelajuan No. | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50/60 (Hz) x (m/min) |
| 1/180 | T1 | 1.7/2.1 | H1 | 0.12 ~ 2.3 |
| 1/2050 | T2 | 2.1/2.3 | H2 | 0.14 ~ 2.7 |
| 1/2020 | T3 | 2.6/3.1 | H3 | 0.18 ~ 3.5 |
| 1/2000 | T4 | 3.1/3.7 | H4 | 0.21 ~ 4.1 |
| 1/90 | T5 | 3.5./4.1 | H5 | 0.23 ~ 4.6 |
| 1/75 | T6 | 4.2/5.0 | H6 | 0.28 ~ 5.5 |
| 1/60 | T7 | 5.2/6.2 | H7 | 0.35-6.9 |
| 1/50 | T8 | 6.2/7.5 | H8 | 0.42 ~ 8.3 |
| 1/36 | T9 | 8.7/10.4 | H9 | 0.58-11.5 |
| 1/30 | T10 | 10.4/12.5 | H10 | 0.70 ~ 13.9 |
| 1/25 | T11 | 12.6/15.0 | H11 | 0.83 ~ 16.6 |
| 1/18 | T12 | 17.4/21.0 | H12 | 1.16 ~ 23.2 |
| 1/15 | T13 | 21.0/25.0 | H13 | 1.39 ~ 27.8 |
| 1/12.5 | T14 | 25.0/30.0 | H14 | 1.67 ~ 33.3 |
| 1/9 | T15 | 34.6/41.7 | H15 | 2.32-46.4 |

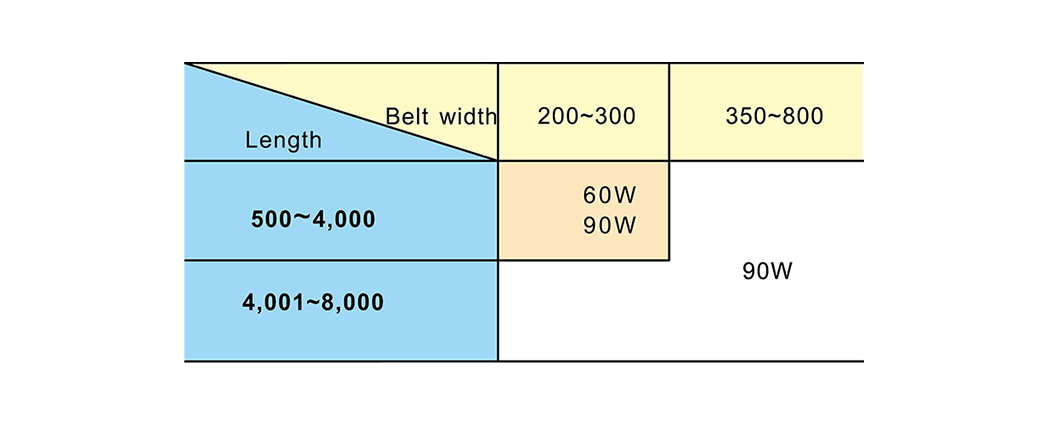

Kuasa standard
JI
| Panjang/lebar beit | 50 ~ 200 | 250 ~ 500 |
| 300 ~ 3,000 | 25W 、 40w | 40w 、 60W |
JGI
| Panjang/lebar beit | 75 ~ 250 | 300 ~ 350 |
| 300 ~ 3,000 | 40W | Kelajuan Tetap 60W, Kelajuan Variabel 90W |
Dimensi lebar mesin motor di luar
Kelajuan tetap
| Lebar kuasa \ tali pinggang | 50 | 75 | 100 | 150 |
| 25W | 62.5 (52) | 37.5 (27) | 12.5 (2) | - |
| 40W | 100 (82) | 75 (57) | 50 (32) | - |
| 60W | - | 101 | 76 | 26 |
Kelajuan berubah -ubah
| Lebar kuasa \ tali pinggang | 50 | 75 | 100 |
| 25W | 19.5 (9) | - | - |
| 40W | 52 (34) | 27 (9) | 2 |
| 90W | - | 38 | 13 |

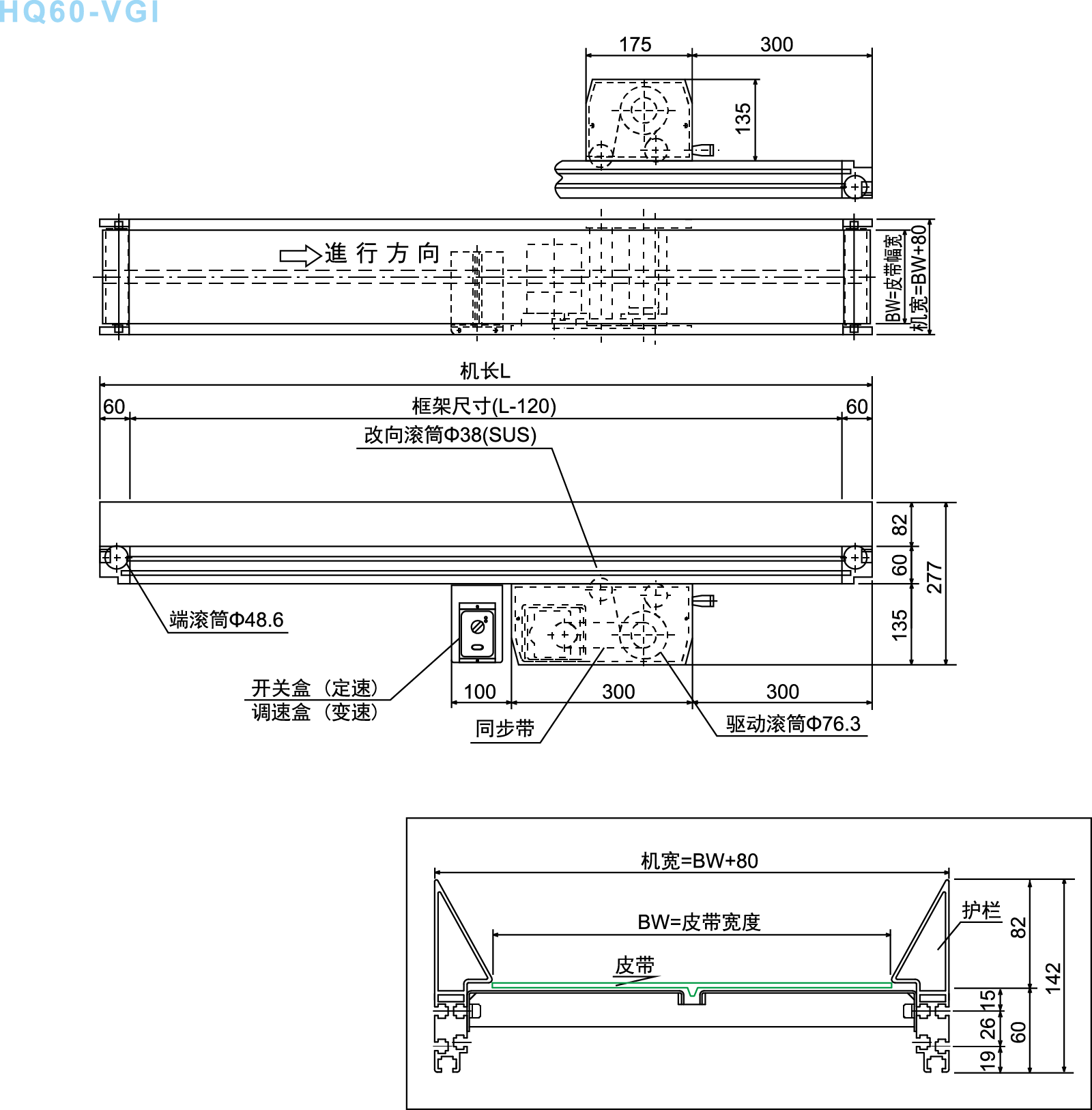

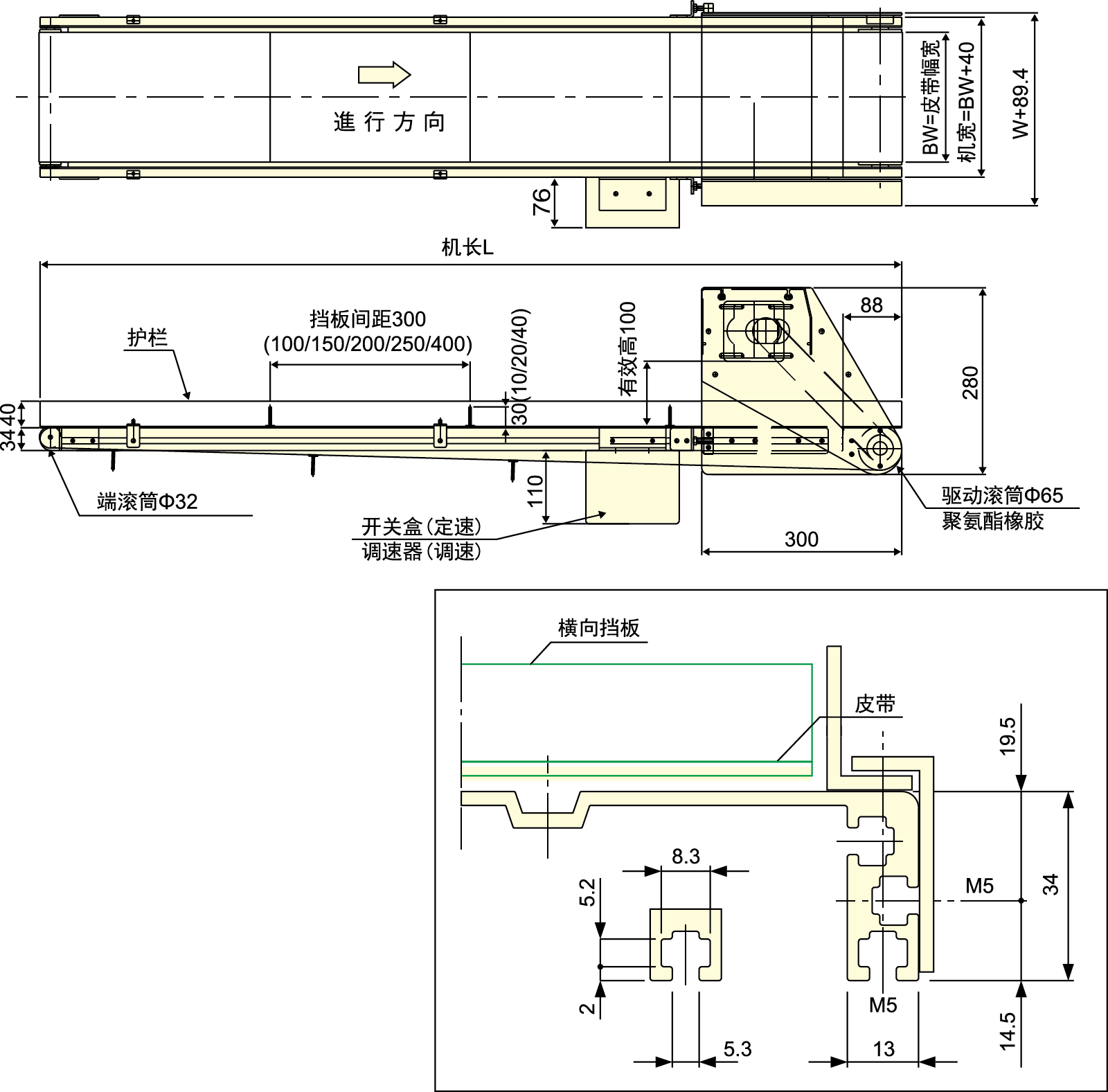

Lukisan

Dimensi standard Lebar tali pinggang 100 150 200...
Dimensi standard
| Lebar tali pinggang | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Lebar penghantar | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 | ||
| Panjang penghantar | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | |||||
| Ketinggian | 280 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap | Tali pinggang | Tali pinggang poliuretana |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan, panduan, yang lain |
| Kuasa motor | 60w 、 90w |
Dimensi sebenar tali pinggang disempit 5mm daripada tali pinggang standard.
Kelajuan tali pinggang
| Nisbah | Kelajuan No. | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50/60 (Hz) (m/min) |
| 1/180 | T1 | 16./1.9 | H1 | 0.11 ~ 2.1 |
| 1/2050 | T2 | 1.9/2.3 | H2 | 0.13 ~ 2.6 |
| 1/2020 | T3 | 2.4/2.9 | H3 | 0.16 ~ 3.2 |
| 1/2000 | T4 | 2.9/3.5 | H4 | 0.20 ~ 3.9 |
| 1/90 | T5 | 3.2/3.9 | H5 | 0.22 ~ 4.3 |
| 1/75 | T6 | 3.9/4.6 | H6 | 0.26 ~ 5.2 |
| 1/60 | T7 | 4.8/5.8 | H7 | 0.33 ~ 6.5 |
| 1/50 | T8 | 5.8/7.0 | H8 | 0.39 ~ 7.7 |
| 1/36 | T9 | 8.1/9.7 | H9 | 0.54 ~ 10.8 |
| 1/30 | T10 | 9.7/11.6 | H10 | 0.65 ~ 12.9 |
| 1/25 | T11 | 11.6/14.0 | H11 | 0.78 ~ 15.5 |
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08 ~ 21.5 |
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30 ~ 25.9 |
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1.55 ~ 31.0 |
Jadual Keupayaan
Ini adalah data keupayaan pemuatan penyebaran yang sama. Sebagai barang-barang bentuk yang bergerak, sila rujuk 40% daripada data keupayaan yang sama.
Keupayaan akan diubah oleh keadaan yang berbeza.
Dimensi lebar mesin motor di luar
Kelajuan tetap
| Lebar kuasa \ tali pinggang | 100 | 150 |
| 60W | 45 | - |
| 90W | 60 | 10 |
Kelajuan berubah -ubah
| Lebar kuasa \ tali pinggang | 100 ~ 500 |
| 1,000 ~ 4,000 | Kelajuan Tetap 60W, Kelajuan Variabel 90W |
Lukisan

Dimensi standard Lebar tali pinggang 200 250 300...
Dimensi standard
| Lebar tali pinggang | 200 | 250 | 300 | 400 | 500 | 600 | ||||
| Lebar penghantar | 280 | 330 | 380 | 480 | 580 | 680 | ||||
| Panjang penghantar | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | |||||
| Ketinggian | 300 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap | Tali pinggang | Tali pinggang poliuretana |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan, panduan, yang lain |
| Kuasa motor | 90w |
Dimensi sebenar tali pinggang disempit 5mm daripada tali pinggang standard.
Kelajuan tali pinggang
| Rato | Kelajuan tidak | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50/60 (Hz) (m/min) |
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13 ~ 2.5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0.15 ~ 3.0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0.19 ~ 3.8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0.23 ~ 4.5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38 ~ 7.6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46 ~ 9.1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63 ~ 12.6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76 ~ 15.2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91 ~ 18.2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52 ~ 30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82 ~ 36.4 |
Jadual Keupayaan
Ini adalah data keupayaan pemuatan penyebaran yang sama. Sebagai barang-barang bentuk yang bergerak, sila rujuk 40% daripada data keupayaan yang sama.
Keupayaan akan diubah oleh keadaan yang berbeza.
Lukisan

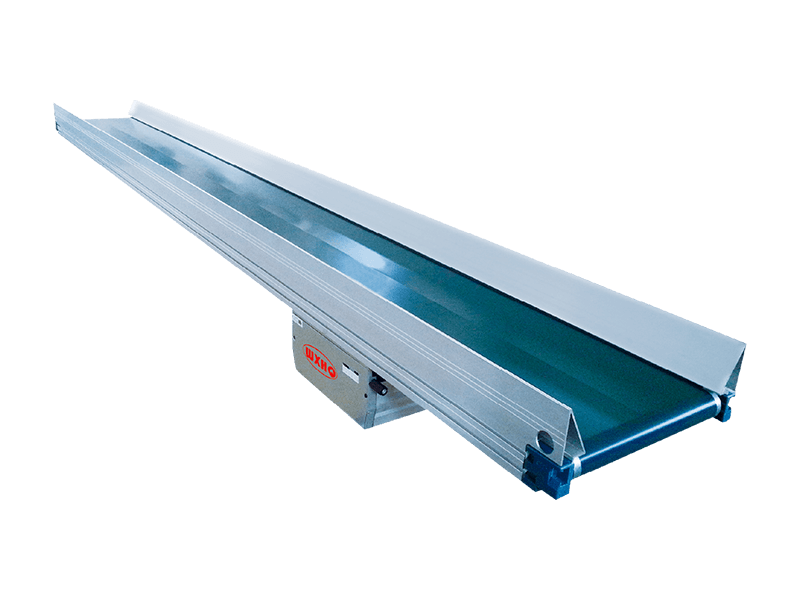

Jenis standard SI ● Ini adalah jenis standard penghantar tali pinggang 34mm, pusat memandu dipin...
Jenis standard SI
● Ini adalah jenis standard penghantar tali pinggang 34mm, pusat memandu dipindahkan oleh tali pinggang masa.
● Tali pinggang mempunyai keupayaan yang baik untuk berdiam diri dan haus.
Jenis Panduan GI
● Jenis pengangkut tali pinggang ini berjalan dengan tali pinggang berorientasikan, yang dapat memastikan pergerakan lebih lancar dan mantap; Mudah digunakan dengan peralatan lain, sesuai untuk situasi masa dan kestabilan yang tinggi.
● Selain itu, arah jam dan anti-clock jam boleh dipilih oleh keadaan yang berbeza, dan warna yang berbeza dengan tujuan yang berbeza.
Dimensi standard
| Lebar tali pinggang | 200 | 250 | 300 | 350 | 400 | 500 | 600 | (700) | (800) |
| Lebar penghantar | 280 | 330 | 380 | 430 | 480 | 580 | 680 | (780) | (880) |
| Panjang penghantar | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
Model dengan lebar tali pinggang 700 dan 800 adalah produk standard.
| Ketinggian | 195 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap/berubah | Belt | Tali pinggang poliuretana |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan, panduan, yang lain |
| Kuasa motor | 60W 、 90W |
Jika panjang melebihi 6m, tempat tengah berjalan dengan struktur sokongan tali pinggang.
Kelajuan tali pinggang
| Nisbah | Kelajuan No. | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50/60 (Hz) (m/min) |
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13 ~ 2.5 |
| 1/2050 | T2 | 2.3/2.7 | H2 | 0.15 ~ 3.0 |
| 1/2020 | T3 | 2.8/3.4 | H3 | 0.19 ~ 3.8 |
| 1/2000 | T4 | 3.4/4.1 | H4 | 0.23 ~ 4.5 |
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26 ~ 5.1 |
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31 ~ 6.1 |
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38 ~ 7.6 |
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46 ~ 9.1 |
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63 ~ 12.6 |
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76 ~ 15.2 |
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91 ~ 18.2 |
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27 ~ 25.3 |
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52 ~ 30.4 |
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82 ~ 36.4 |
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53 ~ 50.6 |
Pengiraan Kelajuan Kelajuan Tetap: Kelajuan Putar 1500/1800rpm (50/60Hz), Roller Memandu ∅76.3, Kecekapan Memandu: 95%
Pengiraan Kelajuan Kelajuan Variabel: Kelajuan Putar 2000rpm (50; 60Hz), Roller Memandu ∅76.3, Kecekapan Memandu: 95%
Jika kelajuan tepat diperlukan, sila pilih borang pembolehubah.
Jadual Keupayaan
Ini adalah data keupayaan pemuatan penyebaran yang sama. Sebagai barang-barang bentuk yang bergerak, sila 40% daripada data kemampuan.
Spesifikasi 500,600 lebar tali pinggang adalah 80% daripada data keupayaan yang sama.
Keupayaan akan diubah oleh keadaan yang berbeza.
Kuasa standard
Perhimpunan standard adalah motor DC tanpa berus dan unit mengawal pada model kelajuan berubah -ubah.
Dari kelajuan rendah hingga kelajuan tinggi dengan kilasan eksport yang tidak bergerak.
Pelanjutan kelajuan 100R/min ~ 2000r/min boleh laras. (Perkadaran kelajuan 1:20)
Lukisan

Dimensi standard Lebar tali pinggang 200 250 300...
Dimensi standard
| Lebar tali pinggang | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| Lebar penghantar | 280 | 330 | 380 | 430 | 480 | 580 | 680 | 780 | 880 |
| Panjang penghantar | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Ketinggian | 277 | Kuasa | AC100V (fasa tunggal) · AC200V (fasa tunggal) · AC200V (tiga fasa) · DC24V (langsung) |
| Kelajuan | Kelajuan tetap/berubah | Tali pinggang | Tali pinggang poliuretana |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan, yang lain |
| Kuasa motor | 60W 、 90W 、 120W |
Dimensi sebenar tali pinggang disempit 5mm daripada tali pinggang standard; LF panjang mesin melebihi 4m menyempitkan 10mm.
Jadual Keupayaan
Ini adalah data keupayaan pemuatan penyebaran yang sama. Sebagai barang-barang bentuk yang bergerak, sila rujuk 40% daripada data keupayaan yang sama.
Keupayaan akan diubah oleh keadaan yang berbeza.
Lukisan

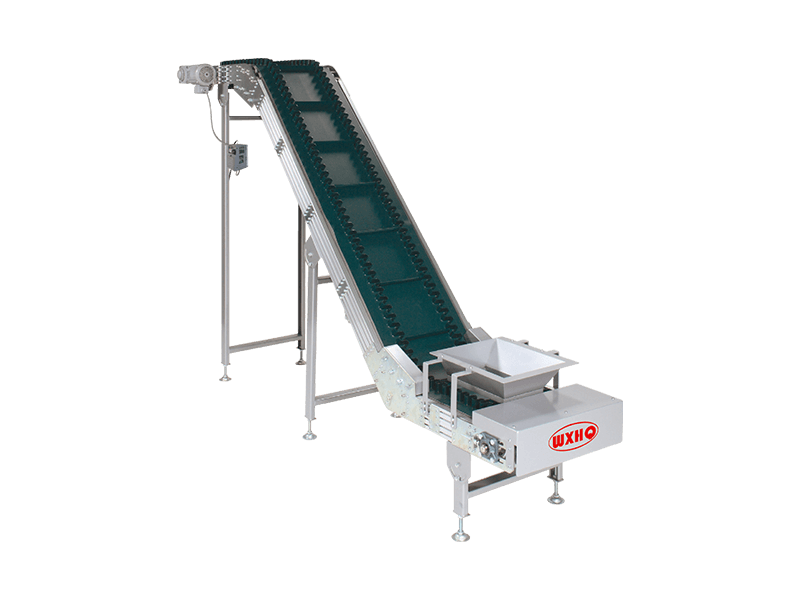

Jenis cenderung bawa cenderung Sudut kecenderungan maksimum dapat mencapai 45 darjah Perlindungan ...
Jenis cenderung bawa cenderung
Sudut kecenderungan maksimum dapat mencapai 45 darjah
Perlindungan perlindungan dan corong boleh dipilih sebagai permintaan anda
Dimensi standard
| Lebar tali pinggang | 300 | 400 | 500 | 600 |
| Lebar tali pinggang yang berkesan | 200 | 300 | 400 | 500 |
| Lebar penghantar | 380 | 480 | 580 | 680 |
| Ketua Penghantaran | 2500 | |||
| Ketinggian | 300h (H1) | Kuasa | Tetap: AC200V (tiga fasa) · AC100V (fasa tunggal) Pembolehubah: AC200V (fasa tunggal) · AC200V (tiga fasa) |
| Kelajuan | Kelajuan tetap/berubah | Tali pinggang | Tali pinggang jenis kereta api poliuretana; Warna: Hijau |
| Keupayaan | Jadual Keupayaan Rujukan | Pilihan | Sokongan |
| Kuasa motor | 200w |
Kelajuan tali pinggang
| Nisbah | Kelajuan tidak | Kelajuan tetap 50/60 (Hz) (m/min) | Kelajuan No. | Kelajuan berubah -ubah 50/60 (Hz) (m/min) |
| 1/75 | T1 | 5.3/6.4 | H1 | 2.1 ~ 6.4 |
| 1/50 | T2 | 8.1/9.6 | H2 | 3.2 ~ 9.6 |
| 1/30 | T3 | 13.4/16.1 | H3 | 5.3 ~ 16.1 |
| 1/18 | T4 | 22.3/26.8 | H4 | 8.9 ~ 26.8 |
Jadual Keupayaan
| Ketua Penghantaran | Kecondongan | Kuasa motor | Kelajuan tidak | Keupayaan |
| 460 ~ 3800 | 30 "" 45 " | 200w | 1 | 30 |
| 2 | 25 | |||
| 3 | 20 | |||
| 4 | 12 |
Bentuk serbuk dan bola tidak boleh dibawa.

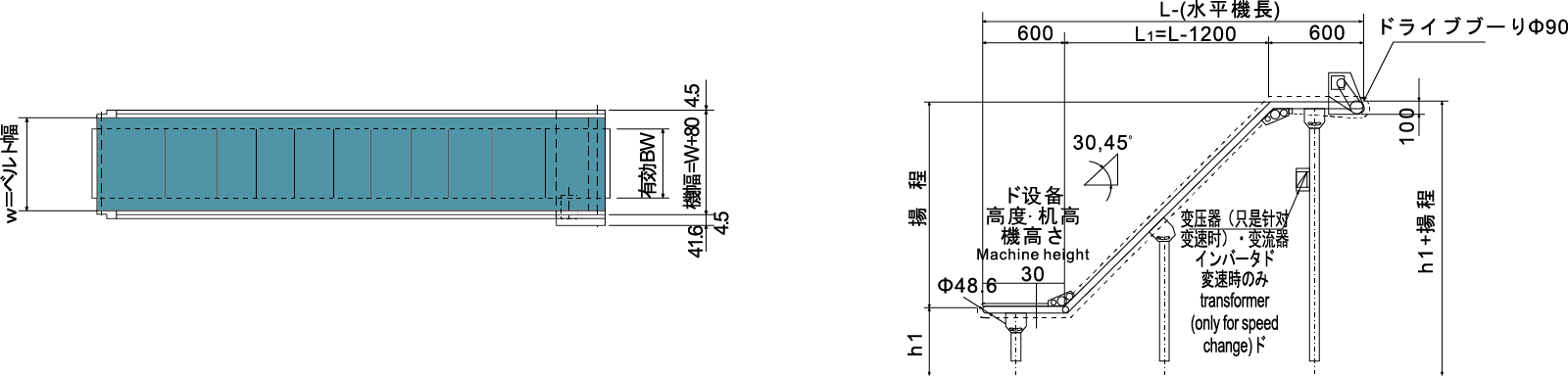

Lukisan
Dalam pembuatan moden, pergudangan, dan logistik, keperluan untuk mengangkut produk dengan selama...
Baca lebih lanjutPameran Logistik Antarabangsa Cemat Asia telah berjaya membuat kesimpulan. Sepanjang acara empat ...
Baca lebih lanjutA roller pemacu tirus memainkan peranan penting dalam kecekapan dan ketepatan sistem pengh...
Baca lebih lanjutDalam era moden logistik dan pembuatan, denyutan jantung mana -mana operasi yang berjaya terletak...
Baca lebih lanjutDalam industri logistik dan pembuatan kompetitif hari ini, kecekapan adalah denyutan jantung. Set...
Baca lebih lanjutTeknologi kawalan bunyi dan aplikasi Penghantar tali pinggang Wuxi Huiqian Logistics Machinery Manufacturing Co., Ltd.
Di Wuxi Huiqian Logistics Machinery Manufacturing Co., Ltd, kami pakar dalam reka bentuk, pembuatan, dan penjualan peralatan logistik, termasuk penggelek, penghantar roller, penghantar tali pinggang , sangkar penyimpanan, troli logistik, penghantar mini, bingkai, dan rak. Ditubuhkan dengan komitmen untuk menggabungkan teknologi Jepun maju, syarikat kami telah berkembang pesat menjadi nama yang dipercayai dalam industri jentera logistik. Ibu pejabat kami, yang terletak di Daerah Pembangunan Teknologi Hi-Tech National Wuxi, terletak secara strategik dengan pautan pengangkutan yang sangat baik dan kemudahan sekitar yang lengkap, yang menawarkan akses mudah untuk pelanggan kami.
Kami bangga dengan Sistem Pengurusan Kualiti Saintifik kami (QMS), tenaga kerja mahir, dan peralatan pemprosesan lanjutan. Atribut -atribut ini memastikan produk kami memenuhi standard kualiti tertinggi, dan kami gembira mendapat pengiktirafan dan kepercayaan pelanggan dan rakan kongsi kami di pelbagai industri. Integriti, kebolehpercayaan, dan komitmen kami terhadap inovasi telah membolehkan kami menyampaikan penyelesaian secara konsisten yang meningkatkan kecekapan operasi dalam sistem pengendalian logistik dan bahan.
Salah satu cabaran yang dihadapi oleh banyak perniagaan yang bergantung penghantar tali pinggang rata menguruskan bunyi yang dihasilkan semasa operasi. Akibatnya, teknologi kawalan bunyi semakin menjadi aspek penting dalam reka bentuk penghantar. Dalam artikel ini, kami akan meneroka kepentingan kawalan bunyi dalam Penghantar tali pinggang getah , terutamanya dalam segmen penghantar jenis standard, dan bagaimana Wuxi Huiqian telah menggabungkan teknologi kawalan bunyi maju untuk memastikan prestasi yang optimum dan persekitaran kerja yang selesa.
Kepentingan kawalan bunyi di penghantar tali pinggang
Penghantar tali pinggang digunakan secara meluas dalam industri seperti pembuatan, logistik, dan pengedaran untuk keupayaan mereka untuk mengangkut bahan dengan cekap di jarak jauh. Walau bagaimanapun, bunyi bising yang dihasilkan oleh tali pinggang, penggelek, dan bahagian mekanikal lain boleh menjadi isu penting di tempat kerja. Pendedahan yang berpanjangan ke tahap bunyi yang tinggi boleh menyebabkan kerosakan pendengaran dan penurunan produktiviti di kalangan pekerja, sementara juga melanggar peraturan bunyi tempat kerja. Oleh itu, melaksanakan langkah -langkah kawalan bunyi yang berkesan adalah penting untuk meningkatkan persekitaran kerja dan kecekapan keseluruhan sistem.
Sumber bunyi dalam Penghantar tali pinggang resin
Terdapat beberapa sumber bunyi dalam penghantar tali pinggang, termasuk:
Geseran: Hubungan antara tali pinggang dan penggelek atau bahagian bergerak lain menghasilkan geseran, yang menyumbang kepada bunyi bising.
Ketegangan tali pinggang: Ketegangan yang tidak betul dari tali pinggang penghantar boleh menyebabkannya bergetar atau menggosok terhadap komponen lain, mengakibatkan bunyi tambahan.
Aliran Bahan: Jenis dan sifat bahan yang disampaikan boleh memberi kesan kepada tahap bunyi. Sebagai contoh, bahan tajam atau kasar boleh menghasilkan lebih banyak bunyi apabila bersentuhan dengan penghantar.
Sistem pemacu: Motor dan pemacu yang digunakan untuk menguasai penghantar boleh menjana bunyi mekanikal, terutamanya jika mereka tidak diselenggarakan dengan betul atau diselaraskan.
Di Wuxi Huiqian, kami telah membangunkan pelbagai teknologi kawalan bunyi dan menggunakannya kepada penghantar tali pinggang kami untuk meminimumkan isu -isu ini dan meningkatkan kecekapan operasi dan keselesaan pengguna.
Teknologi Kawalan Kebisingan di Wuxi Huiqian
Untuk menangani isu -isu bunyi yang berkaitan dengan penghantar tali pinggang, kami telah mengintegrasikan beberapa teknologi kawalan bunyi maju ke dalam sistem kami:
Pemilihan Bahan Belt Advanced: Pilihan bahan untuk tali pinggang penghantar adalah penting dalam mengawal bunyi. Kami menggunakan bahan berkualiti tinggi dan berkualiti tinggi yang mengurangkan geseran dan melemahkan penghantaran bunyi, memastikan operasi yang lebih tenang.
Penggelek menyerap bunyi: Rollers adalah salah satu penyumbang utama untuk bunyi bising di Penghantar tali pinggang poliuretana . Kami menggunakan penggelek yang direka khas yang menggabungkan bahan redaman bunyi, mengurangkan getaran dan bunyi yang dihasilkan semasa operasi.
Mekanisme ketegangan yang dioptimumkan: Kami memberi tumpuan kepada memastikan ketegangan tali pinggang dikekalkan pada tahap yang optimum, mencegah getaran dan geseran yang tidak perlu. Sistem ketegangan kami direka untuk mengurangkan bunyi yang disebabkan oleh ketegangan tali pinggang yang tidak betul.
Di Wuxi Huiqian Logistics Machinery Manufacturing Co., Ltd, kami pakar dalam reka bentuk, pembuatan, dan penjualan peralatan logistik, termasuk penggelek, penghantar roller, penghantar tali pinggang, sangkar penyimpanan, troli logistik, penghantar mini, bingkai dan rak. Ditubuhkan dengan komitmen untuk menggabungkan teknologi Jepun maju, syarikat kami telah berkembang pesat menjadi nama yang dipercayai dalam industri jentera logistik. Ibu pejabat kami, yang terletak di Daerah Pembangunan Teknologi Hi-Tech National Wuxi, terletak secara strategik dengan pautan pengangkutan yang sangat baik dan kemudahan sekitar yang lengkap, yang menawarkan akses mudah untuk pelanggan kami.
Kami bangga dengan Sistem Pengurusan Kualiti Saintifik kami (QMS), tenaga kerja mahir, dan peralatan pemprosesan lanjutan. Atribut -atribut ini memastikan produk kami memenuhi standard kualiti tertinggi, dan kami gembira mendapat pengiktirafan dan kepercayaan pelanggan dan rakan kongsi kami di pelbagai industri. Integriti, kebolehpercayaan, dan komitmen kami terhadap inovasi telah membolehkan kami menyampaikan penyelesaian secara konsisten yang meningkatkan kecekapan operasi dalam sistem pengendalian logistik dan bahan.
Salah satu cabaran yang dihadapi oleh banyak perniagaan yang bergantung kepada penghantar tali pinggang menguruskan bunyi yang dihasilkan semasa operasi. Akibatnya, teknologi kawalan bunyi semakin menjadi aspek penting dalam reka bentuk penghantar. Dalam artikel ini, kami akan meneroka kepentingan kawalan bunyi dalam penghantar tali pinggang, terutamanya dalam segmen penghantar jenis standard, dan bagaimana Wuxi Huiqian telah menggabungkan teknologi kawalan bunyi maju untuk memastikan prestasi yang optimum dan persekitaran kerja yang selesa.
Kepentingan kawalan bunyi di penghantar tali pinggang
Penghantar tali pinggang digunakan secara meluas dalam industri seperti pembuatan, logistik, dan pengedaran untuk keupayaan mereka untuk mengangkut bahan dengan cekap di jarak jauh. Walau bagaimanapun, bunyi bising yang dihasilkan oleh tali pinggang, penggelek, dan bahagian mekanikal lain boleh menjadi isu penting di tempat kerja. Pendedahan yang berpanjangan ke tahap bunyi yang tinggi boleh menyebabkan kerosakan pendengaran dan penurunan produktiviti di kalangan pekerja, sementara juga melanggar peraturan bunyi tempat kerja. Oleh itu, melaksanakan langkah -langkah kawalan bunyi yang berkesan adalah penting untuk meningkatkan persekitaran kerja dan kecekapan keseluruhan sistem.
Sumber Kebisingan di Penghantar Belt
Terdapat beberapa sumber bunyi dalam penghantar tali pinggang, termasuk:
Geseran: Hubungan antara tali pinggang dan penggelek atau bahagian bergerak lain menghasilkan geseran, yang menyumbang kepada bunyi bising.
Ketegangan tali pinggang: Ketegangan yang tidak betul dari tali pinggang penghantar boleh menyebabkannya bergetar atau menggosok terhadap komponen lain, mengakibatkan bunyi tambahan.
Aliran Bahan: Jenis dan sifat bahan yang disampaikan boleh memberi kesan kepada tahap bunyi. Sebagai contoh, bahan tajam atau kasar boleh menghasilkan lebih banyak bunyi apabila bersentuhan dengan penghantar.
Sistem pemacu: Motor dan pemacu yang digunakan untuk menguasai penghantar boleh menjana bunyi mekanikal, terutamanya jika mereka tidak diselenggarakan dengan betul atau diselaraskan.
Di Wuxi Huiqian, kami telah membangunkan pelbagai teknologi kawalan bunyi dan menggunakannya kepada penghantar tali pinggang kami untuk meminimumkan isu -isu ini dan meningkatkan kecekapan operasi dan keselesaan pengguna.
Teknologi Kawalan Kebisingan di Wuxi Huiqian
Untuk menangani isu -isu bunyi yang berkaitan dengan penghantar tali pinggang, kami telah mengintegrasikan beberapa teknologi kawalan bunyi maju ke dalam sistem kami:
Pemilihan Bahan Belt Advanced: Pilihan bahan untuk tali pinggang penghantar adalah penting dalam mengawal bunyi. Kami menggunakan bahan berkualiti tinggi dan berkualiti tinggi yang mengurangkan geseran dan melemahkan penghantaran bunyi, memastikan operasi yang lebih tenang.
Penggelek penyerap bunyi: Penggelek adalah salah satu penyumbang utama kepada bunyi bising di penghantar tali pinggang. Kami menggunakan penggelek yang direka khas yang menggabungkan bahan redaman bunyi, mengurangkan getaran dan bunyi yang dihasilkan semasa operasi.
Mekanisme ketegangan yang dioptimumkan: Kami memberi tumpuan kepada memastikan ketegangan tali pinggang dikekalkan pada tahap yang optimum, mencegah getaran dan geseran yang tidak perlu. Sistem ketegangan kami direka untuk mengurangkan bunyi yang disebabkan oleh ketegangan tali pinggang yang tidak betul.
Membawa ketukangan ke masa depan.
No.60, Zhenhu North Road, Hudai Town, Daerah Binhu, Wuxi 214100, China
guijifeng@163.com
+86 139-2153-1116
+86-510-8558 1519/8558 1530
+86-510-8558 1520
